AWG70000 系列任意波形发生器代表先进的采样率、信号保真度和波形内存,非常适合复杂组件、系统和试验的设计、测试和操作。 AWG70000 系列具有高达 50 GS/s 和 10 位垂直分辨率,提供领先的信号激励解决方案,可方便地生成理想、失真和“真实”信号。
AWG70000 任意波形发生器
产品描述

AWG70000B 系列任意波形发生器 (AWG) 在采样率、信号保真度和波形内存方面代表着尖端水平,特别适合复杂器件、系统和实验的设计、测试和操作。由于高达 50 GS/s 采样率和 10 位垂直分辨率,它提供了优秀的信号激励解决方案,可以简便地生成理想信号、失真信号和“真实生活”信号。

主要性能指标
  • 采样率高达 50 GS/s
  • -80 dBc 无杂散动态范围
  • 10 位垂直分辨率
  • 高达 32 G 样点的波形内存
主要功能
  • 在一个产品中提供完整的宽带 RF 信号发生解决方案
    • 直接生成载波高达 20 GHz 的宽带信号,而不需要外部 RF 转换
  • 仿真真实环境模拟信号在高速数字数据流上的影响
    • 建立速率高达 12.5 GB/s 的信号损伤模型
  • 生成高精度 RF 信号
    • 无杂散动态范围性能优于 -80 dBc
  • 为光传输创建高速基带信号,垂直分辨率可以处理高阶复杂调制
    • 10 位垂直分辨率,50 GS/s 采样率
  • 创建长波形场景,而不需构建复杂的序列
    • 高达 32 G 样点波形内存,在 50 GS/s 下播放 640 ms 的数据
  • 多机同步(手动或使用 AWG 同步集线器),实现多通道高速 AWG 系统
  • 全面运行,无需外部 PC
    • 内置显示器和按钮可以直接从 AWG 前面板迅速选择、编辑和播放波形
  • 通过播放捕获的信号,仿真真实世界环境
    • 可以在AWG 上播放、编辑或重新采样示波器或实时频谱分析仪捕获的波形
  • 从仿真平滑迁移到真实世界测试环境
    • 从第三方工具导入波形矢量,如 MATLAB
  • 排序器及 Streaming ID
    • 通过网络接口连接直接控制排序器
应用
  • 通信和国防电子宽带 RF/MW
    • 输出高达 20 GHz 的宽带 RF 信号
  • 高速硅和通信设备验证和一致性测试
    • 使用各种信号损伤简便地对接收机进行压力测试
  • 相干光研究
    • 使用高阶复杂调制,生成高波特率基带信号
  • 尖端电子、物理和化学研究
    • 高速度低抖动信号源生成唯一指定的模拟信号、快速脉冲、数据流和时钟



技术数据

除另行指明外,所有指标均为典型值。除另行指明外,所有技术数据均适用于所有型号。

型号概况
  AWG70001B AWG70002B
数模转换器
  采样率 1.5 kS/s - 50 GS/s 1.5 kS/s - 25 GS/s
分辨率 10 位(没有选择标记时)、9 位(选择一个标记时)或 8 位(选择两个标记时)
通道数
硬件特点
运行模式
连续模式
连续重复波形
触发模式
收到触发后仅输出波形一次
连续触发模式
在收到触发后连续重复波形
波形内存
AWG70001B
标配: 最高 2 G 样点

扩展内存时: 最高 32 G 样点

AWG70002B
标配: 最高每通道 2 G 样点

扩展内存时: 最高每通道 16 G 样点

最小波形长度
已触发运行模式
AWG70001B: 4800 点

AWG70002B: 2400 点

连续波运行模式
1 点
波形粒度
连续波运行模式
1 点
已触发运行模式
AWG70001B: 2 点

AWG70002B: 1 点

波形交织
AWG70001B

在 ≤ 25GS/s 时未交织

在 > 25GS/s 时交织

AWG70002B
所有取样速率非交织
DAC 分辨率

8 位、9 位或 10 位

模拟输出特征
通道数
AWG70001B
1 条通道
AWG70002B
2 条通道
连接器类型
Aeroflex/Weinschel Planar Crown 通用连接器系统,带 SMA 孔型适配器
输出阻抗
50 Ω
有效频率输出
Fmaximum (指定值)通过“采样率/过采样率“或 "SR / 2.5" 来确定。
AWG70001B
20 GHz
AWG70002B
10 GHz
带宽

使用频段中幅度相等的多正弦波形测量。在记录 -3 dB 交点前以数学方式从测得响应中去掉Sin(x)/x 响应。

AWG70001B
15 GHz
AWG70002B
13.5 GHz
输出幅度

幅度电平在差分输出(+)到(-)之间测得。对于单端输出,幅度电平是规定的电压电平的一半。

范围
500 mVp-p 至 1 Vp-p
分辨率
1.0 mV
精度
±(幅度的 2% + 1 mV)
上升/下降时间

测得从 20% 到 80% 的上升/下降时间,行业标准为 10% 到 90%,相关系数为 0.75。

AWG70001B

采样率 ≤ 25 GS/s 时: < 23 ps

采样率为 50 GS/s 时: < 27 ps

AWG70002B
< 22 ps
串行数据位速率

以“采样率/每个周期 4 点”确定比特率,支持全损伤信号生成。

AWG70001B

12.5 Gb/s

AWG70002B
6.25 Gb/s
输出平坦度
AWG70001B
10 GHz 以下时为 ±1.8 dB,

10 GHz ~ 15 GHz 时为 +1.8 dB ~ -3 dB

AWG70002B
10 GHz 时为 +0.8 dB ~ -1.5 dB
输出匹配, SWR
AWG70001B
DC ~ 5 GHz = 1.32:1

5 GHz ~ 10 GHz = 1.52:1

10 GHz ~ 20 GHz = 1.73:1

AWG70002B
DC ~ 10 GHz = 1.61:1
频响
AWG70001B

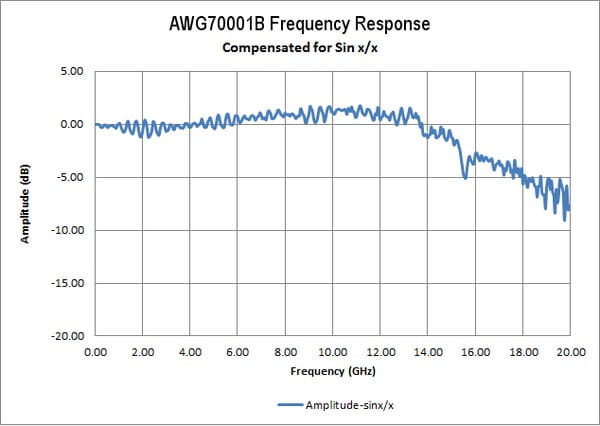

AWG70001B 频响, 50 GS/s, 从测得数据中以数学方式去掉 Sin(x)/x 响应。

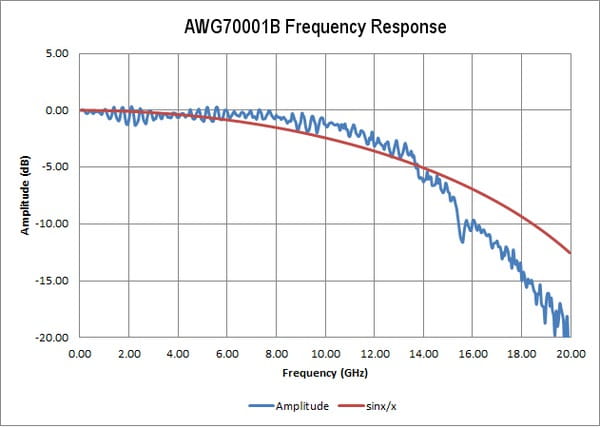

50 GS/s 时 AWG70001B 测得的频响及理想的 Sin(x)/x 响应。





AWG70002B

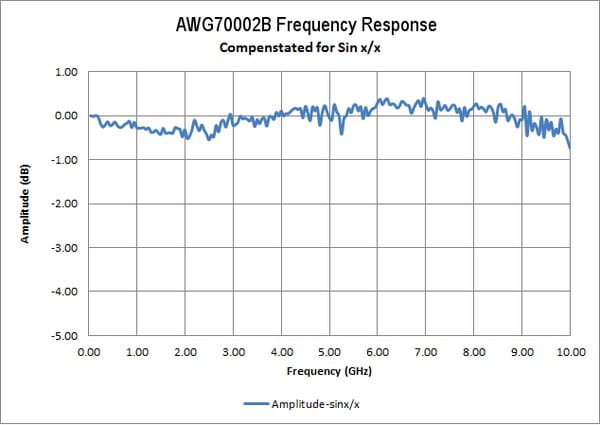

AWG70002B 频响, 25 GS/s, 从测得数据中以数学方式去掉 Sin(x)/x 响应。

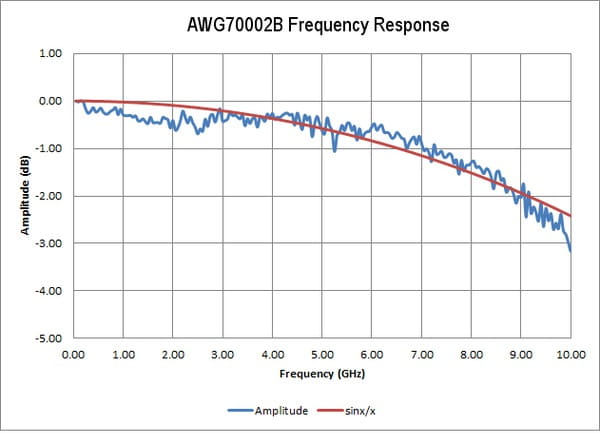

25 GS/s 时 AWG70002B 测得的频响及理想的 Sin(x)/x 响应。





波形特点
波形文件导入功能
导入系列创建的波形格式:

.泰克 AWG5200/70000 系列创建的 AWGX 文件

泰克 AWG5000 或 AWG7000 系列创建的 .AWG 文件

泰克 AWG400/500/600/700 系列创建的 .PAT 和 *.WFM 文件格式

泰克 RSA3000 系列创建的 .IQT 文件格式

泰克 RSA6000/5000 系列或 MDO4000 系列创建的 .TIQ 文件格式

s created TDS/DPO/MSO/DSA 系列创建的.WFM or *.ISF 文件格式

.TXT 文件格式

.MAT Matlab 文件格式

泰克 AWG5200 系列创建的 .SEQX 文件格式

泰克 AWG400/500/600/700 系列创建的 .SEQ 文件格式

.TMP 或 .PRM 文件格式; Midas Blue (Data Type 1000/1001; 标量和复数数据; 8 位、16 位、32 位和 64 位整数及 32位和 64 位浮动数据格式类型)
波形文件导出功能

.WFMX 文件格式, AWG5200/70000 系列本原格式

.WFM 文件格式, AWG400/500/600/700 波形文件

.TIQ 文件格式, RSA6000 IQ 对

.TXT 文件格式
触发输入特点
数量
2 (A 和 B)
连接器
SMA(后面板)
极性
正或负可选
阻抗
50 Ω, 1 kΩ
范围
50 Ω
<5 V
1 kΩ
±10 V
门限电平
范围
-5.0 V ~ 5.0 V
分辨率
0.1 V
精度
±5% 的设置值 + 0.1 V
从触发到输出的时延
异步
(42,000/(2 * fclk) +20 ns) ±20 ns (1.700 μs @ fclk = 12.5 GHz, 25 GS/s)
同步
(40,800/(2 * fclk) + 20 ns) ±20 ns (1.652 μs @ fclk = 12.5 GHz, 25 GSps)
其中 fclk 是 DAC 采样时钟的频率

触发最小脉宽
20 ns
触发释抑
8320/fclk ±20 ns

其中 fclk 是 DAC 采样时钟的频率

排序器


排序器是一种固件升级程序,允许用户运行一个波形序列。除时钟外,排序器运行独立通道。

最大重复数量
220 个 (1,048,576 个)
最大序列步进
16,383
子序列
单一级别深度
波形颗粒度分辨率
AWG70001B

AWG70002B

最小波形长度
AWG70001B

4800 点

AWG70002B

2400 点

无杂散动态范围 (SFDR)
无杂散动态范围 (SFDR) 特点
AWG 的频率输出 12
AWG70001B 在 50 GS/s 时
  带内性能 邻带性能
模拟通道输出频率 测量频率 技术指标 测量频率 技术指标
100 MHz DC - 1 GHz -80 dBc DC - 10 GHz -72 dBc
DC - 500 MHz DC - 500 MHz -70 dBc DC - 1.5 GHz -66 dBc
DC - 1 GHz DC - 1 GHz -63 dBc DC - 3 GHz -63 dBc
DC - 2 GHz DC - 2 GHz -62 dBc DC - 6 GHz -60 dBc
DC - 3 GHz DC - 3 GHz -60 dBc DC - 6 GHz -52 dBc
DC - 5 GHz DC - 5 GHz -52 dBc DC - 6 GHz -52 dBc
5 GHz - 6 GHz 5 GHz - 6 GHz -52 dBc 3 GHz - 9 GHz -40 dBc
6 GHz - 7 GHz 6 GHz - 7 GHz -42 dBc 4 GHz - 10 GHz -42 dBc
7 GHz - 8 GHz 7 GHz - 8 GHz -60 dBc 6 GHz - 12.5 GHz -52 dBc
8 GHz - 10 GHz 8 GHz - 10 GHz -50 dBc 6 GHz - 12.5 GHz -52 dBc
10 GHz - 12 GHz 10 GHz - 12 GHz -53 dBc 6 GHz - 12.5 GHz -50 dBc
12 GHz - 13 GHz 12 GHz - 13 GHz -22 dBc 10 GHz - 15 GHz -22 dBc
13 GHz - 14 GHz 13 GHz - 14 GHz -54 dBc 11 GHz - 16 GHz -20 dBc
14 GHz - 16 GHz 14 GHz - 16 GHz -46 dBc 13 GHz - 18 GHz -38 dBc
16 GHz - 18.5 GHz 16 GHz - 18.5 GHz -42 dBc 14 GHz - 20 GHz -30 dBc
18.5 GHz - 20 GHz 18.5 GHz - 20 GHz -28 dBc 16 GHz - 20 GHz -24 dBc
AWG70001B 和 AWG70002B 在 25 GS/s 时
  带内性能 邻带性能
模拟通道输出频率 测量频率 技术指标 测量频率 技术指标
100 MHz DC - 1 GHz -80 dBc DC - 10 GHz -72 dBc
0 - 500 MHz DC - 500 MHz -70 dBc DC - 1.5 GHz -66 dBc
DC - 1 GHz DC - 1 GHz -63 dBc DC - 3 GHz -63 dBc
DC - 2 GHz DC - 2 GHz -62 dBc DC - 6 GHz -60 dBc
DC - 3 GHz DC - 3 GHz -60 dBc DC - 6 GHz -52 dBc
DC - 5 GHz DC - 5 GHz -52 dBc DC - 6 GHz -52 dBc
5 GHz - 6 GHz 5 GHz - 6 GHz -52 dBc 3 GHz - 9 GHz -40 dBc
6 GHz - 7 GHz 6 GHz - 7 GHz -42 dBc 4 GHz - 10 GHz -42 dBc
7 GHz - 8 GHz 7 GHz - 8 GHz -55 dBc 6 GHz - 12.5 GHz -50 dBc
8 GHz - 10 GHz 8 GHz - 10 GHz -50 dBc 6 GHz - 12.5 GHz -50 dBc

1在最大采样率下使用平衡-不平衡转换器测得。

2SFDR 是直接生成的载波频率的函数。不包括谐波。

输出失真
谐波失真
采样率 = 25 GS/s
二阶谐波, 输出频率上
频率范围
< 2 GHz < -60 dBc
2 GHz - 6 GHz < -50 dBc
> 6 GHz < -42 dBc
三阶谐波, 输出频率上
频率范围 Value
< 1 GHz < -60 dBc
1 GHz - 2 GHz < -50 dBc
> 2 GHz < -40 dBc
有效位数 (ENOB)
AWG70001B
4.6 位 @ 14.99 GHz

所有噪声和失真 DC - 20 GHz

AWG70002B
5.6 位 @ 9.99 GHz

所有噪声和失真 DC - 12.5 GHz

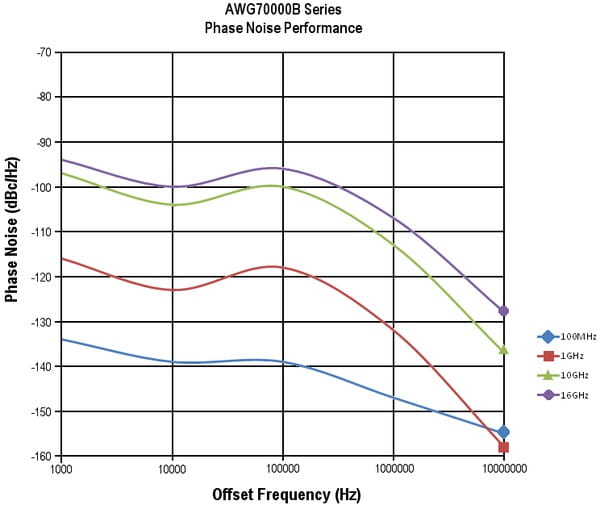

相位噪声
降低抖动模式下的相位噪声






抖动
随机抖动
250 fs RMS
总抖动
10 ps p-p @ 12.5 Gb/s
通道定时特点

这些指标只适用于 AWG70002B。
通道之间的偏移
±5 ps
输出相差控制
范围
-100 ps ~ 100 ps
分辨率
500 fs
精度
±5 ps
通道内相差
<5 ps
参考
参考输入
连接器
SMA(后面板)
阻抗
50 Ω,AC 耦合
输入幅度
–5 dBm ~ +5 dBm
固定频率范围
10 MHz, ±40 Hz
可变频率范围
35 MHz ~ 240 MHz
10MHz 参考输出
连接器
SMA(后面板)
阻抗
50 Ω,AC 耦合
幅度
+4 dBm ±2 dBm
频率 (有保障)
10 MHz ± (1 ppm + 老化)





时钟特点
时钟输入
连接器
SMA(后面板)
输入阻抗
50 Ω,AC 耦合
频率范围
6.25 GHz ~ 12.5 GHz
输入幅度
0 dBm ~ +10 dBm
时钟输出
连接器
SMA(后面板)
输出阻抗
50 Ω 交流耦合
输出幅度
+5 dBm ~ +10 dBm
同步时钟输出
连接器
SMA(后面板)
输出阻抗
50 Ω,AC 耦合
频率
时钟输出的 1/80
幅度
1.0 V ±150 mV p-p 至 50 Ω
标记特点
数量
AWG70001B
总共 2 个
AWG70002B
总共4个(每条通道2个)
模式
差分
连接器
SMA(前面板)
阻抗
50 Ω
电平至 50 Ω

特征
窗口 -1.4 V ~ 1.4 V
幅度 0.5 V p-p ~ 1.4 V p-p
分辨率 10 mV
精度 ±(10%的设置值 + 50 mV),50 Ω阻抗
上升/下降时间 (20% - 80%) <35 ps (高: 1.0 V, 低: 0 V)
定时相差

特征
通道内部 <12 ps (每条通道 (+) 正输出和 (-) 负输出之间)
通道之间 <15 ps(标记 1 输出和标记 2 输出之间)
时延控制

特征
模拟输出时延 AWG70001B: 180 ps ±25 ps
AWG70002B: 755 ps ±25 ps
范围 0 - 100 ps
分辨率 1 ps
精度 ±15 ps
抖动

特征
随机 RMS 0.4 ps RMS
总峰峰值 20 ps p-p (使用 PRBS15 码型)
辅助输出

辅助输出可以配置为排序器标记或定时器。
连接器
SMB(后面板)
输出数量
AWG70001B
AWG70002B
阻抗
50 Ω
幅度
3.3 V 接入 50 Ω
0 V
周期
在配置为定时器。

1 Hz (1 s) ~ 100 kHz (10 μs)

码型跳转
针脚排列
针脚   针脚   针脚
GND GND 11  数据位 5,输入
数据位 0,输入 选通,输入 12  数据位 6,输入
数据位 1,输入 GND 13  数据位 7,输入
数据位 2,输入 GND 14  GND
数据位 3,输入 10  数据位 4,输入 15  GND
输入阻抗
1 kΩ 下降到接地
输入电平
3.3 V LVCMOS

5 V TTL 标准

目的地数量
256
选通极性
负边沿
选通最小脉宽
64 ns
选通建立时间和保持时间
设置
5 ns
保持
5 ns


AWG70001B 选项 AC 输出特点

这些特点适用于 AWG70001B 任意波形发生器中选配的输出连接器。

连接器
Aeroflex/Weinschel Planar Crown 通用连接器系统,带 SMA 孔型适配器
模拟交流输出个数
输出类型
单端探头
输出阻抗
50 Ω
频率范围
滤波器
没有滤波器 10 MHz - 18 GHz
低通 10 MHz ~ 11.5 GHz
带通 (10 ~ 14.5 GHz) 10 GHz ~ 14.5 GHz
带通(13 - 18 GHz) 14 GHz ~ 18 GHz
幅度
范围(对于每条路径中指定频率的载波信号)
滤波器
没有滤波器 1 GHz 时为 25 dBm 至 -70 dBm
13 GHz 时为 18 dBm 至 -77 dBm
低通 1 GHz 时为 25 dBm 至 -70 dBm
带通 (10 ~ 14.5 GHz) 11 GHz 时为 18 dBm 至 -77 dBm
带通(13 - 18 GHz) 14 GHz 时为 20 dBm 至 -90 dBm
18 GHz 时为 18 dBm 至 -90 dBm
精度(校准频率下)
滤波器
没有滤波器 ±0.5 dB, 在 1 GHz, 环境温度为 16 °C ~ 26 °C 时
±1.5 dB, 在 1 GHz, 环境温度为 0 °C ~ 50 °C 时
低通 ±0.5 dB, 在 1 GHz, 环境温度为 16 °C ~ 26 °C 时
±1.5 dB, 在 1 GHz, 环境温度为 0 °C ~ 50 °C 时
带通 (10 ~ 14.5 GHz) ±1.5 dB, 在 11 GHz, 环境温度为 16 °C ~ 26 °C 时
±3.0 dB, 在 11 GHz, 环境温度为 0 °C ~ 50 °C 时
带通(13 - 18 GHz) 14 GHz 下环境温度为 16 ℃ 至 26 ℃ 时为 ±1.5 dB
14 GHz 下环境温度为 0 ℃ 至 50 ℃ 时为 ±3.5 dB
分辨率
0.01 dB
幅度平坦度

技术指标包括 DAC 在50 GS/s时的 sin(x)/x 滚降值。

滤波器
没有滤波器 ± 3 dB, 10 MHz ~ 10 GHz
± 4 dB, 10 MH ~ 13 GHz
低通 ± 3 dB, 10 MHz ~ 10 GHz
带通 (10 ~ 14.5 GHz) ± 3.5 dB, 10 GHz ~ 14.5 GHz
带通(13 - 18 GHz) ± 4.5 dB, 13 GHz ~ 18 GHz
谐波失真
在 50 GS/s 工作时。
2 谐波输出频率
频率范围
< 1 GHz < -34 dBc
1 GHz - 4 GHz < -30 dBc
> 4 GHz < -28 dBc
3谐波,输出频率上
频率范围 Value
< 1 GHz < -50 dBc
1 GHz - 4 GHz < -45 dBc
> 4 GHz < -33 dBc
放大器 1 dB 压缩
在 50 GS/s 工作时
滤波器 频率
没有滤波器 1 GHz > 25 dBm
13 GHz > 22 dBm
低通 1 GHz > 25 dBm
带通 (10 ~ 14.5 GHz) 11 GHz > 22 dBm
带通(13 - 18 GHz) 14 GHz > 22 dBm
18 GHz > 20 dBm
开关时间
衰减器和放大器在幅度变化后稳定到指定输出幅度所需的时间。

20 ms






电源
交流线输入
100 至 240 V AC,50/60 Hz
功耗
500 W
计算机系统
操作系统/外围设备/IO

Microsoft Windows 10 操作系统

16 GB

≥ 1 TB 固态硬盘

6 个 USB 端口 (前面 2 个 - USB 2.0 ) (后面 4 个 - USB 3.0)

RJ-45 以太网连接器(后面板)支持 10/100/1000BASE-T

VGA 视频(后面板),用于外部监视器

eSATA(后面板)

显示特点
LED 背光式触摸屏显示器,132 x 99 毫米(165 毫米角线),1024 × 768 像素
第三方应用的软件驱动程序
IVI-COM 驱动程序

IVI-C 驱动程序

仪器控制/数据传送
GPIB 到 USB B 设备端口,要求外部适配器 TEK-USB-488
远程控制和数据传送(符合 IEEE488.1 标准,与 IEEE-488.2 标准和 SCPI-1999.0 兼容)
以太网
远程控制和数据传送(符合 IEEE 802.3 标准)
LAN eXtensions for Instrumentation (LXI)
Class LXI Class C Version 1.4





物理特点
外观尺寸
高度
153.6 毫米(6.05 英寸)
宽度
460.5 毫米(18.13 英寸)
厚度
603 毫米(23.76 英寸)
重量
没有包装时的净重

37.0 磅 (16.8 公斤)

38.56 磅 (17.49 公斤) (AWG70001B 带有选项 AC)

带有包装时的净重

49.4 磅 (22.4 公斤)

50.96 磅 (23.12 公斤) (AWG70001B 带有选项 AC)

冷却间隙
顶部
0 英寸
底部
0 英寸
左侧
50 毫米(2 英寸)
右侧
50 毫米(2 英寸)
后面
0 英寸










EMC, 环境和安全
温度
工作状态
0 ºC ~ +50 ºC (+32 ºF ~ +122 ºF)
非工作状态
-20 ºC 至 +60 ºC(-4 ºF 至 +140 ºF)
湿度
工作状态

在不高于 30 °C 时,相对湿度 (% RH) 5% 到 90%

5% ~ 45% 相对湿度,30 °C ~ 50 °C

无冷凝

非工作状态

在不高于 30 °C 时,相对湿度 (% RH) 5% 到 90%

高于 30 °C 不超过 60 °C 时,相对湿度 5% 到 45%

无冷凝

海拔高度
工作状态

最高 3,000 米(9,843 英尺)

1500 米以上时每 300 米最大工作温度额定值下降 1 °C。

非工作状态
最高 12,000 米(39,370 英尺)
振动
工作状态

正弦: 0.33 mm p-p (0.013 in p-p) 恒定位移, 5 ~ 55 Hz

随机: 0.27 GRMS, 5 ~ 500 Hz, 每个轴 10 分钟

非工作状态
随机: 2.28 GRMS, 5 ~ 500 Hz, 每个轴 10 分钟
机械撞击
工作状态
半正弦机械撞击,30g 峰值幅度,11ms 时长,每轴每个方向投 3 次











扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

相关文件下载

文件大小:
1.2M
2021-04-14 15:08:24
所属人群:
所有人
上一页
1

关于我们

成都嘉恒科技有限责任公司成立于一九九八年,公司是一家专业从事电子测试仪器领域的整合型服务提供商,业务涵盖电子测试仪器的销售;自动测试系统集成服务;电子测量仪器仪表维修维护等服务。

近期热点

大学生电子设计竞赛支持方案(2+N)
MDO3000/4000示波器和AFG/TSG信号源及选配频谱仪/万用表/电源/功率分析仪
查看详情
MDO3000/4000示波器和AFG/TSG信号源及选配频谱仪/万用表/电源/功率分析仪
2015年终钜惠
2015-10-22 19:04:00
 年终钜惠,购买MDO4000B示波器,优惠15%,并免费获得应用套件。购买MDO3000示波器,免费获得频谱分析仪选项和应用套件,或免费获得函数发生器选项和应用套件。
查看详情
 年终钜惠,购买MDO4000B示波器,优惠15%,并免费获得应用套件。购买MDO3000示波器,免费获得频谱分析仪选项和应用套件,或免费获得函数发生器选项和应用套件。

联系方式

地址:

成都市高新区天益街38号理想中心3栋-1102室

电话:

刘小姐 13808050007

陆先生 13880461142

苗先生 13551075811

王先生 18608015088

邮箱:

904065355@qq.com

 ©2021成都嘉恒科技有限责任公司  蜀ICP备11012304号-1   网站建设:中企动力 成都
